Modul hlídání napájecího napětí ODP-1A
Modul ODP-1A zajistí přerušení napájecího napětí při poklesu vstupního napětí pod stanovenou mez. Základní nastavení je při poklesu napájecího napětí pod úroveň 10,7 V.
Modul ODP-1A byl speciálně vyvinut pro hlídání provozu kamer průmyslové televize napájených bezpečným napětím 12V. Kamery jsou v napájecí části osazovány obvody, které při poklesu napájecího napětí zamezí provozu kamery. Odebíraný proud poklesne. K opětnému „zapnutí“ kamery je nutno přerušit napájecí napětí.
Modul je řešen jako bezkontaktní s nízkým úbytkem napětí. V případě, že potřebujete vyšší odebíraný proud je možno na výstup připojit relé.
Modul je osazen svorkovnicemi pro připojení vodičů a usnadnění montáže.
Technické parametry modulu odpojovače ODP-1A
|
|
Parametr: |
|
ODP-1A |
|
Provozní napětí: |
[V] |
11 – 20 |
|
|
Vypínací napětí: |
[V] |
10,7 |
|
|
Úbytek napětí |
[V] |
0,5 |
|
|
Klidový odběr: |
[mA] |
do 5 |
|
|
Teplotní rozsah použití: |
[0C] |
0 +50 |
|
|
Rozměry (šxdxv): |
[mm] |
16 x 31 x 15 |
Modul hlídání napájecího napětí ODP-2
Modul ODP-2 zajišťuje odpojení zátěže při poklesu napájecího napětí. Takto je zajištěna ochrana akumulátorů před jejich poškození nadměrným vybitím. Napájení zátěže se obnoví po nárostu napájecího napětí (nastavena hystereze zapnutí). Modul je v základní verzi dodáván s parametry pro ochranu olověných akumulátorů používaných v systémech EZS.
Modul dodáván s naletovanými
vývody v délce
Technické parametry modulu odpojovače ODP-2
|
|
Parametr: |
|
ODP-2 |
|
Provozní napětí: |
[V] |
9 – 29 |
|
|
Vypínací napětí: |
[V] |
10,5 |
|
|
Úbytek napětí |
[V] |
do 0,1 |
|
|
Povolený proud |
[A] |
3 |
|
|
Klidový odběr: |
[mA] |
max 1 |
|
|
Teplotní rozsah použití: |
[0C] |
0 +50 |
|
|
Rozměry (šxdxv): |
[mm] |
27x17x15 |

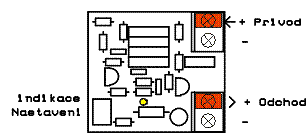

Modul hlídání napájecího napětí ODP-3 s implementovanou indikací
Modul ODP-3 zajišťuje odpojení zátěže při poklesu napájecího napětí (parametry shodné s ODP-2), při poklesu pod nastavenou mez sepne výstup označený ind. Výstup ind, typ otevřený kolektor – použití – k indikaci poklesu napětí při výpadku nabíjení.
Typickou aplikací je bateriové
napájení GSM komunikátorů, kdy při zapojení napájení komunikátoru na výstup
ODP-
Napájení zátěže se obnoví po nárostu napájecího napětí (nastavena hystereze zapnutí). Modul je v základní verzi dodáván s parametry pro ochranu olověných akumulátorů používaných v systémech EZS.
Integrována ochrana proti přepólování vstupního napětí.
Modul je osazen svorkovnicemi pro připojení vodičů a usnadnění montáže.
Technické parametry modulu odpojovače ODP-3
|
|
Parametr: |
|
ODP-3 |
|
Provozní napětí: |
[V] |
9 – 29 |
|
|
Vypínací napětí: |
[V] |
10,5 |
|
|
Úbytek napětí |
[V] |
do 0,1 |
|
|
Povolený proud |
[A] |
2,5 poj |
|
|
Klidový odběr: |
[mA] |
max 1 |
|
|
Přep napětí ind |
[V] |
10,8 |
|
|
Zatížení ind |
[mA] |
max 100 |
|
|
Teplotní rozsah použití: |
[0C] |
0 +50 |
|
|
Rozměry (šxdxv): |
[mm] |
42x24x15 |
Popis slouží jako návod k obsluze.
Modul hlídání napájecího napětí ODP-4
Stále častější využití snadno dostupného dobíjení napájecích akumulátorů (noční proud, sluneční energie) vede k využití ochranných prvků napájecích akumulátorů, tak aby při poklesu napětí akumulátoru pod bezpečnou mez (10,5 V), došlo k odpojení zátěže. Připnutí napětí na výstup modulu ODP-4 dojde až vstupní napětí modulu dosáhne typicky 13 V.
Toto napětí již „zotavilo“ akumulátor a nabíječ je tak schopen i podpořit napájení připojeného zařízení společně s nabíjením akumulátoru.
Při konstrukci modulu byla věnována mimořádná pozornost filtraci napětí a z tohoto důvodu je na desce ODP-4 velká filtrační kapacita.
Technické parametry modulu odpojovače ODP-4
|
|
Parametr: |
|
ODP-4 |
|
Provozní napětí: |
[V] |
9 – 16 |
|
|
Vypínací napětí: |
[V] |
10,5 |
|
|
Úbytek napětí: |
[V] |
do 0,05 |
|
|
Povolený proud: |
[A] |
5 |
|
|
Klidový odběr: |
[mA] |
max 0,1 |
|
|
Sepnutí: |
[V] |
13,0 |
|
|
Tep. rozsah použití: |
[0C] |
0 +50 |
|
|
Rozměry (šxdxv): |
[mm] |
60x33x 29 |
|
|
|
|
|

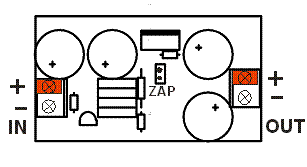

Poznámky k instalaci:
Po připojení ODP-4 k napájecímu zdroji je na výstupu modulu napětí k napájení připojených spotřebičů. Je třeba dbát na nabití napájecího akumulátoru. V případě nutné laborace při instalaci je desce zkratovací propoj k sepnutí modulu. V případě, že „ručně“ modul sepnete a napájecí akumulátor je vybit, je funkce modulu (odpojení akumulátoru) potlačena.
Na vstupu a výstupu odpojovače je poměrně velká kapacita (4G4) filtrační kapacita. Nabité elektrolyty se velmi dlouho bez připojené (a odpojené) zátěže vybijí! Při případných problémech s prvotním oživením vybijte filtrační elektrolyty na vstupu !
Popis slouží jako návod k obsluze.
